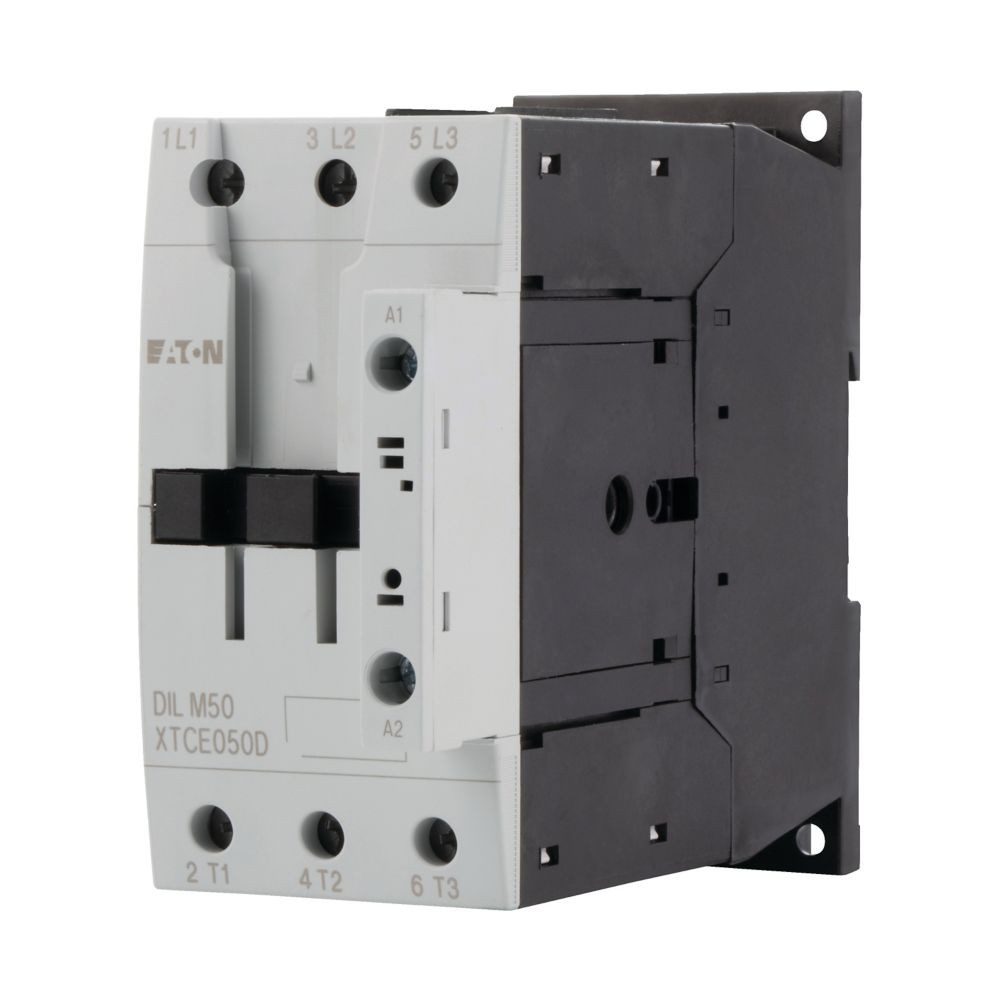

Artikelbild
Abbildung ähnlich
EATON

01590198
EATON DILM50(RDC24) Leistungsschütz 22kW

DILM50(RDC24) 4015082778446 277844
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig

Merkmale

Breite 55 mm
Verpackungseinheit 1
Gewicht 1,05
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungssteuerspeisespannung Us bei DC 24 - 27 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 21 A
Bemessungsbetriebsleistung bei AC-4, 400 V 10 kW
Kupferzahl 28 /100st
Kupfer-Basis 150,00 EUR/100kg
Bemessungsbetriebsleistung NEMA 29.8 kW
Höhe 115 mm
Tiefe 132.1 mm
Betriebsspannung bei AC 50 Hz 230 - 690 V
Betriebsspannung bei AC 60 Hz 230 - 690 V
Kurzbeschreibung Leistungsschütz, 3-polig, 380 V 400 V 22 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
