Beschreibung

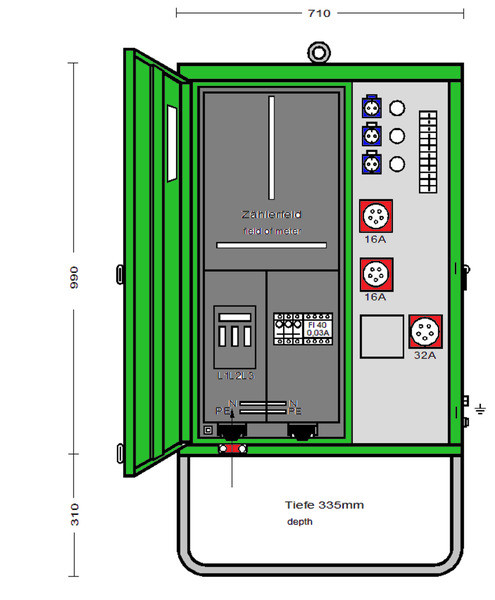

Anschlussverteilerschrank im Gehäuse aus verzinktem Stahlblech, pulverbeschichtet RAL 6018, bestückt mit: 1 Anschluss als Sicherungslasttrennschalter Gr. NH00 / 50A, 1 Zählerplatz nach DIN 43870 (ohne Zähler), 1 Hauptschalter als Lasttrennschalter mit Sicherungen Gr. D02 / 32A, 1 FI-Schutzschalter RCD 4-polig, 40A, Bemessungsfehlerstrom = 0,03A, Typ B, allstromsensitiv, 1 CEKON Steckdose 5-pol. 32A direkt ab FI-Schutzschalter, 2 CEKON Steckdosen 5-pol. 16A über LS 16A, 3-pol. C - Kennl., 3 Schutzkontakt-Steckdosen 16A über LS 16A, 1-pol. C - Kennl., Anschlusswert: 22 kVA; 230/400V, 50Hz, Schutzart: offen/geschlossen IP 21/44, Gewicht ca. 53 kg, Gehäuse AV 1
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 710 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Gewicht | 53 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Anschlussverteilerschrank |
| Anschlussleistung | 22 kVA |
| Bemessungsspannung | 230/400 V |
| Höhe | 1300 mm |
| Tiefe | 335 mm |
| Hauptschalter | NH00 |
| Bemessungsstrom | 32 A |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
| Anzahl der SCHUKO-Steckdosen | 3 |
| Anzahl der Zählerfelder | 1 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Anzahl der Leitungsschutzschalter | 5 |
| Anzahl der Pole Hauptschalter | 3 |
| Hauptschalter-Bemessungsstrom | 32 A |
| Kurzbeschreibung | Anschlussverteilerschrank 22 kVA mit Zählerplatz, RCD Typ B, 3 CEE-Abgänge 16-32A und 3 Schutzkontakt-Steckdosen |
| Geeignet nach IEC/EN 61439-4 | ja |
| eClass 11.0 - Klasse | 27142605 |
| UNSPSC 14.0801 - Klasse | 39121305 |
