02800000 FLUKE FLUKE-PQ400 SCHALTSCHANK-DURCHFÜHRUNG
FLUKE-PQ400
95969857031
4920947
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

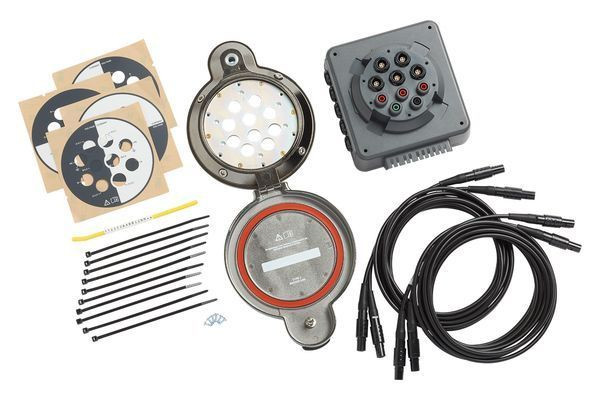

Die Schaltschrank-Durchführungen für elektrische Messungen Fluke PQ400 ermöglichen den Anschluss von dreiphasigen Messgeräten an spannungsführende Schalttafeln, ohne die Schaltschranktür zu öffnen. Mit Fluke PQ400 erhalten Sie Zugriff auf wichtige Messdaten zur Netzqualität und Energie. Mit diesem Zubehör wird die Messzeit verkürzt und die Sicherheit erhöht. Die Schaltschrank-Durchführung Fluke PQ400 stellt eine permanent installierte Schnittstelle dar, die Technikern schnellen Zugriff auf elektrische Schalttafeln für Netzqualitäts- und Energiemessungen bietet. PQ400 wird mit einem Standard-Stufenbohrer und einer elektrohydraulischen Lochstanze (Lochdurchmesser 114,3 mm/ 4,5") installiert und ermöglicht es dem Anwender, dreiphasige Spannungs-, Strom- und Erdungsverbindungen für die meisten Messkonfigurationen herzustellen. Nach der Installation können Anwender einfach die Abdeckung der Schaltschrank-Durchführung entriegeln, den Deckel anheben und die Spannungsmessleitungen Ihres Power-Loggers oder -Analysators anschließen. Dann können die Leitungen für die Stromsensoren angeschlossen werden, und es kann mit den Messungen begonnen werden. Sobald die Messungen abgeschlossen sind, müssen einfach die Messleitungen von den Spannungs- und Stromanschlüssen der Buchsen an der Schaltschrank-Durchführung entfernt und der Fensterdeckel geschlossen werden, sodass die internen Anschlüsse für den zukünftigen Gebrauch bereit sind.
Merkmale
Schutzart (IP) | IP50 |
Länge | 148 mm |
Breite | 187 mm |
Verpackungseinheit | 1.00000 |
Gewicht | 2,45 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Messkreiskategorie | CAT IV |
Höhe | 23 mm |
Max. Ausgangsstrom | 2 A |
Betriebstemperatur | -25 - 60 °C |
Verschmutzungsgrad | 2 |
Max. Eingangsspannung | 1000 V |
Max. Eingangsstrom | 2 A |
Max. Ausgangsspannung | 1000 V |
Max. Spannung Messkreiskategorie | 600 V |
Steckverbindertyp Eingang | 4 mm Sicherheitsstecktechnik |
Steckverbindertyp Ausgang | 4 mm Sicherheitsstecktechnik |
Art des Adapters | elektrisch |
Verwendbar mit einem Leistungsanalysator | ja |
Kurzbeschreibung | Schaltschrank-Durchführung für elektrische Messungen mit 4 Leitungen, Stecker-Stecker, 2 m |
