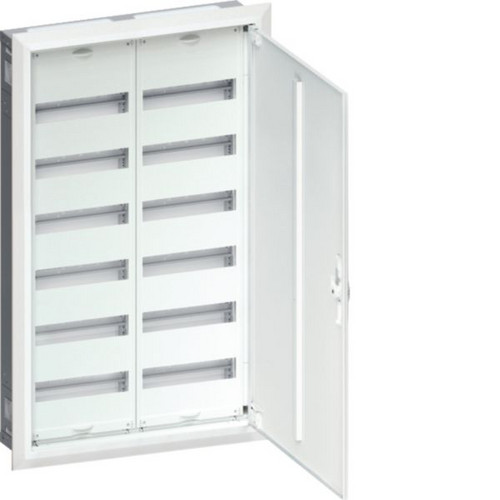

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

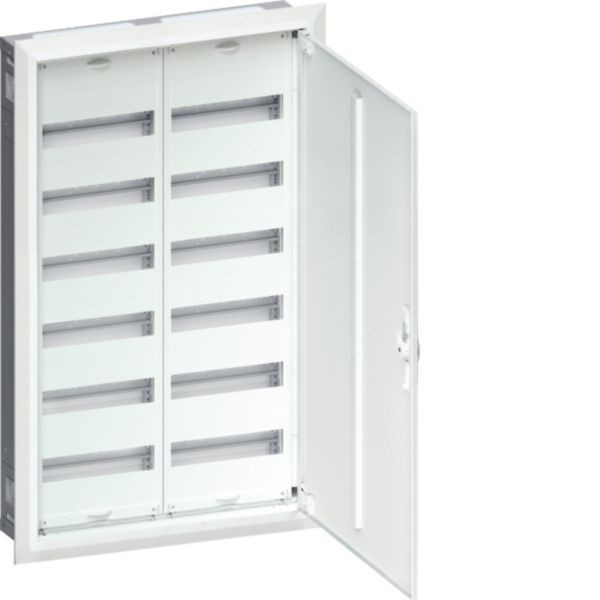

Feldverteiler Unterputz mit 144 Platzeinheiten, zertifiziert nach DIN EN 61 439-1/-3, Maßnorm DIN 43870. Schutzart IP Standard 30, Schutzklasse II, für Geräte bis 125 Ampere. Ausstattung: pulverbeschichtete Stahlblechtür in RAL 9010, Tragschienen, QuickConnect-Klemmblöcke für Erdung und Neutralleiter, Leitungseinführungen mit Kabelzugentlastung, Tür mit verstellbaren Scharnieren und 110° Öffnungswinkel.
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 603 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| Gewicht | 20 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 1003 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 6 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Einbauhöhe | 952 mm |
| Einbaubreite | 560 mm |
| Erdungsklemmenblock | ja |
| Kurzbeschreibung | Feldverteiler Unterputz 144PLE univers, IP30, SKII, Nischenmaße 957x565x115mm |
| Art der Tür | einfach |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
