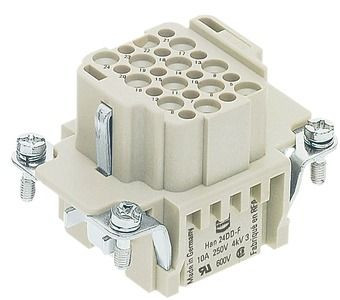

Artikelbild
Abbildung ähnlich
HARTING

02199315
HARTING 09 16 024 3101 Crimpanschl. Buchse 24+PE

09 16 024 3101 09160243101
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Einsätze, Crimpanschluss, Buchse, RAL 7032 (kieselgrau), Bemessungsstrom: ?10 A, Baugröße: 6 B, Kontakte: 24, Leiterquerschnitt: 0,14 ... 2,5 mm²

Merkmale

Breite 34 mm
Polzahl 24
Verpackungseinheit 1
Gewicht 8,4
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85369040
Bemessungsspannung 600 V
Kontaktausführung Buchse
Umgebungstemperatur -40 - 125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Ausführung des elektrischen Anschlusses Crimpanschluss
Werkstoff der Kontaktbeschichtung sonstige
Überspannungskategorie III
Verschmutzungsgrad 3
Durchmesser des Steckkontaktes 1.6 mm
Kontakteinsatz ohne Kontakte ja
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 2.5 mm²
Mit Schutzleiter ja
Werkstoff des Kontaktes sonstige Kupferlegierungen
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 10 A
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.14 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 mm²
Werkstoff des Kontakteinsatzes sonstige
Anzahl der Leistungskontakte 24
Kurzbeschreibung Einsätze, Crimpanschluss, Buchse, RAL 7032 (kieselgrau), Bemessungsstrom: ?10 A, Baugröße: 6 B, Kontakte: 24, Leiterquerschnitt: 0,14 ... 2,5 mm²
Höhe 50.8 mm
Tiefe 36.1 mm
Min. Anzahl der Steckzyklen 500
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_09160243101_DE.pdf (516.03 KB)
icon
Datei
pdb_PDF_DS_09160243101_EN.pdf (515.32 KB)
icon
Datei
pdb_PDF_PD_09160243101_EN.pdf (520.39 KB)
icon
Datei
pdb_09160243101_100216913DRW005J.pdf (256.07 KB)
