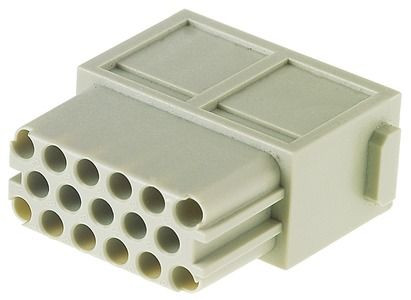

Artikelbild
Abbildung ähnlich
HARTING

02148203
HARTING 09140173101 Han DDD module, crimp female

09140173101 09140173101
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 2 ST
Bestellschritt 2 ST

Beschreibung

Han® DDD Modul, Einzelmodul, Crimpanschluss, Buchse, Kontakte: 17, Leiterquerschnitt: 0,14 ... 2,5 mm², Bemessungsstrom: ?10 A, Polycarbonat (PC), RAL 7032 (kieselgrau)

Merkmale

Polzahl 17
Verpackungseinheit 1
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsspannung 160 V
Kontaktausführung Buchse
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 2.5 kV
Ausführung des elektrischen Anschlusses Crimpanschluss
Werkstoff der Kontaktbeschichtung sonstige
Verschmutzungsgrad 3
Kontakteinsatz ohne Kontakte ja
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 2.5 mm²
Werkstoff des Kontaktes sonstige
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 10 A
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 mm²
Werkstoff des Kontakteinsatzes Thermoplast
Anzahl der Leistungskontakte 17
Kurzbeschreibung Han® DDD Modul, Einzelmodul, Crimpanschluss, Buchse, Kontakte: 17, Leiterquerschnitt: 0,14 ... 2,5 mm², Bemessungsstrom: ?10 A, Polycarbonat (PC)
Min. Anzahl der Steckzyklen 10000
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_09140173101_100513109DRW001A.pdf (189.5 KB)
icon
Datei
pdb_PDF_PD_09140173101_EN.pdf (511.81 KB)
icon
Datei
pdb_PDF_DS_09140173101_DE.pdf (511.48 KB)
icon
Datei
pdb_PDF_DS_09140173101_EN.pdf (510.63 KB)
