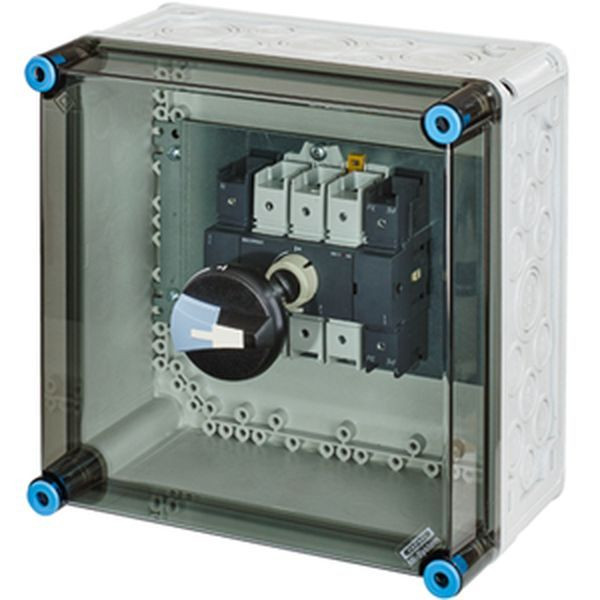

Abbildung ähnlich
01432077 HENSEL Mi 7213 Mi-Lastschaltergehäuse
MI 7213
4012591109969
20001129
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 34 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Isolierstoffgekapselte Niederspannungs-Schaltanlage in Kastenbauform als "Typgeprüfte Schaltgeräte-Kombination" TSK nach IEC 60 439 -1 für Wandaufbau. Gehäuse müssen zur Montage im Freien geeignet sein, es sind die klimatischen Ein- und Auswirkungen auf die Betriebsmittel zu beachten. Kastenunterteile und -deckel aus schlagfestem Polycarbonat, halogen- und silikonfrei Farbe RAL 7032, Deckel transparent mit Schnellverschlüssen für Werkzeugbetätigung. Brennverhalten gem. DIN VDE 0471 Teil 2 Glühdrahtprüfung 960 °C. Maximale Wasseraufnahme von 10 mg nach DIN 53473. Schutzmaßnahme: Schutzisoliert (Schutzklasse II). Fabrikat: HENSEL Mi-Verteiler. Lasttrennschaltergehäuse, 3polig, mit PE- und N-Klemmen. Schutzart: IP 65 nach IEC 60 529.
Gehäusewände mit metrischen Vorprägungen, Deckelverschlüsse für Werkzeugbetätigung mit Lasttrennschalter nach IEC 60947-3, 3polig + PE + N
Merkmale
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 34 |
| Statistische Warennummer | 85389099 |
| Bemessungsdauerstrom Iu | 100 A |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Ausführung als Hauptschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 45 kW |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungskurzzeitstromfestigkeit Icw | 2.75 kA |
| Farbe des Betätigungselements | schwarz |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Schaltleistung bei 400 V | 45 kW |
| Kurzbeschreibung | Mi-Lastschaltergehäuse 100A, 3polig + PE + N |
