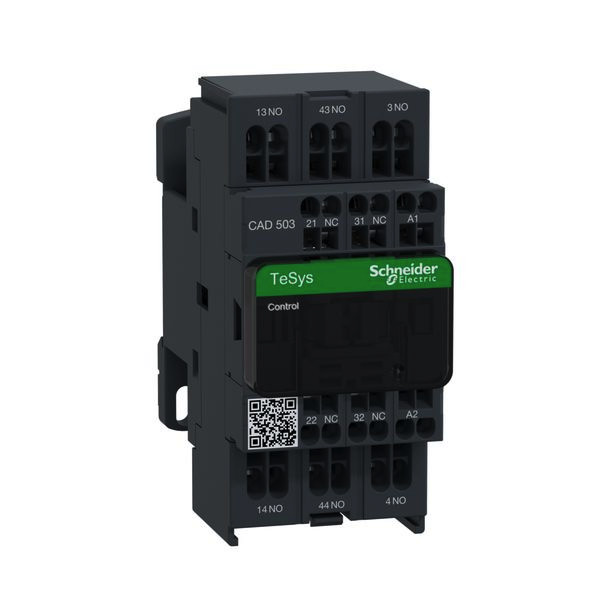

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01502717
SCHNEIDER ELECTRIC CAD503P7 HILFSSCHUETZ

CAD503P7 3389110819939 CAD503P7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
15 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

230 V 50/60 Hz, Anschluss: Schraubklemmen TeSys Hilfsschütze CAD. Hilfsschütz, Wechselspannungsbetätigt 230 V 50/60Hz. Anschluss Federzugklemmen, Hilfsschalter 5 S, MTZ 12. Gerätebreite 45 mm, Schraub- und Schnappbefestigung. Fünf integrierte Hilfskontakte, erweiterbar um bis zu neun Hilfskontakte.

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 15
Gewicht 0,38
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Montageart DIN-Schiene/Schraube
Anzahl der Hilfskontakte als Schließer 5
Bemessungsbetriebsstrom Ie, 400 V 10 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Spannungsart zur Betätigung AC
Anschlussart Hilfsstromkreis Federzuganschluss
Kurzbeschreibung Hilfsschütz, 5S, 230V 50/60Hz
Höhe 58 mm
Tiefe 57 mm
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 0.005 A
Bemessungsbetriebsstrom 10 A
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
eClass 11.0 - Klasse 27371001
UNSPSC 14.0801 - Klasse 39122307
