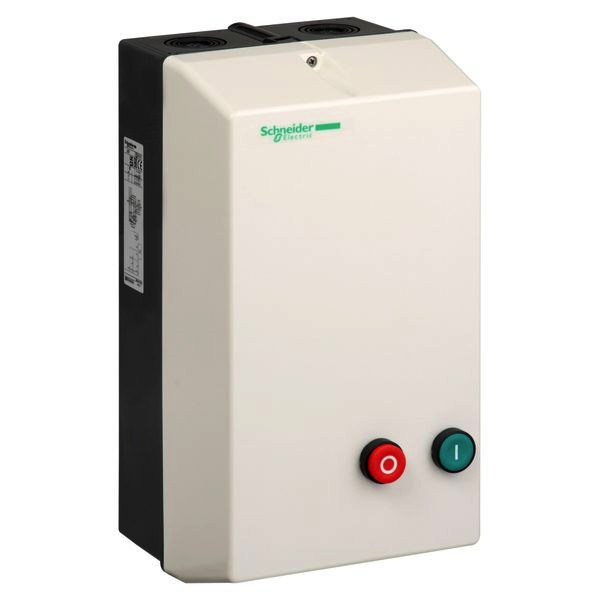

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01570581
SCHNEIDER ELECTRIC LE3D09P7 Stern-Dreieck-Schützkombination

LE3D09P7 3389110625714 LE3D09P7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
6 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Direktanlasser mit Magnetauslöser bis 15 kWDie Kombination Motorschutzschalter TeSys GV2 mit Schütz TeSys D garantiert höchste Zuverlässigkeit, kompakte Bauformen sowie einfachste Auswahl.

Merkmale

Schutzart (IP) IP65
Breite 186 mm
Verpackungseinheit 1
Verpackungseinheit 6
Gewicht 3,39
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85371099
Funktion Stern-Dreieck-Schütz
Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Kurzbeschreibung Gekapselter Stern-Dreieck-Anlasser, TeSys LE3-D, 7,5 kW, Spule 230V AC
Höhe 348 mm
Tiefe 175.5 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 220 - 440.0 V
Betriebsspannung bei AC 60 Hz 220 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
