01919683

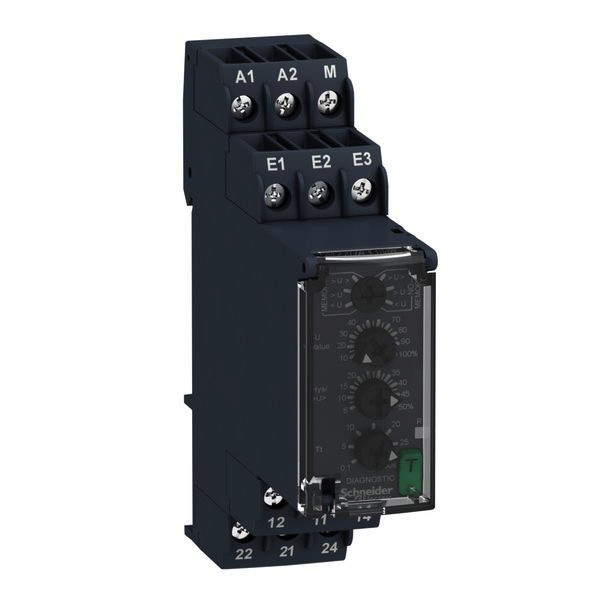

SCHNEIDER ELECTRIC RM22UA33MR Spannungsüberwachungsgerät

Harmony Control. Dieses Spannungsüberwachungsrelais überwacht einen Messkreis auf Über- oder Unterschreitung des eingestellten Grenzwertes (15-500 VAC/DC). Dabei kann zwischen Überschreitung, Unterschreitung und Über- und Unterschreitung im Fenstermodus gewählt werden. Optional ist ein Fehlerspeicher wählbar, der bis zu einem Reset die Fehlermeldung hält. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Die Arbeitsweise, der Grenzwert, die Schalthysterese und eine Abfallverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
