02211096 SPELSBERG Abox HA 250 Abzweigkasten, Schutzart IP5
Abox HA 250
4013902663033
48142501
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
4 ST | Menge übernehmen |
84 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

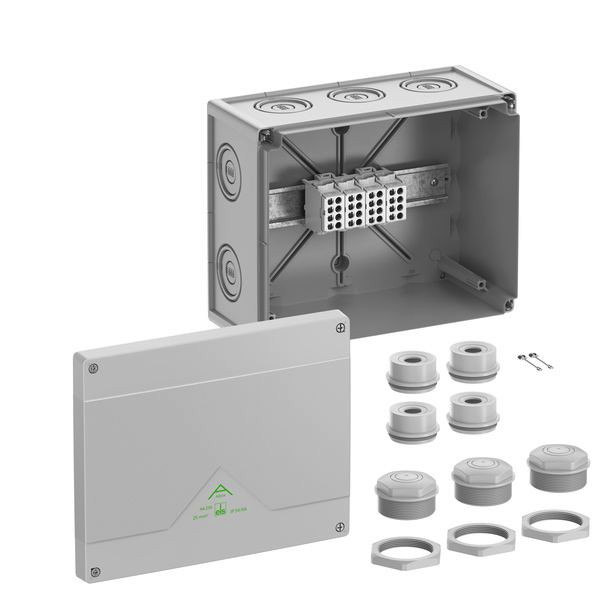

Abzweigkasten, mit Schutzart IP54/IP66, Nennquerschnitt 25mm², zertifiziert durch DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich, grau, Ui=690 V AC, mit auf Normschiene montierten Hauptleitungsabzweigklemmen, 4-polig, klemmbare Querschnitte pro Pol Hauptleitung: 1,5-25mm² starr (Cu/Al) und mehrdrätig (Cu), 1,5 -16mm² feindrähtig mit Aderendhülse (Cu). Klemmbare Querschnitte pro Pol Abzweigleitung 1,5-16mm² starr (Cu/Al) und mehrdrätig (Cu), 1,5 -10mm² feindrähtig mit Aderendhülse (Cu). Nennstrom nach EN 60947-7: 130 A (Cu) und 100 A (Al)
Abmessungen: 252 x 202 x 120mm
Beigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 3 Würgestopfen IP54 M50 Dichtbereich 22-35mm, Deckelverliersicherung
Abmessungen: 252 x 202 x 120mm
Beigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 3 Würgestopfen IP54 M50 Dichtbereich 22-35mm, Deckelverliersicherung
Merkmale
Schutzart (IP) | IP66 |
Länge | 202 mm |
Breite | 252 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 84 |
Verpackungseinheit | 4 |
Gewicht | 1,36 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Wand-/Deckenmontage |
Farbe | grau |
Ausführung | Verbindungskasten |
Halogenfrei | ja |
Tiefe | 120 mm |
Form | rechteckig |
Oberfläche | unbehandelt |
Bestückung | Schraubklemme |
Bemessungsisolationsspannung Ui | 690 V |
Plombierbar | ja |
Funktionserhalt | ohne |
Einsatztemperatur | -25 - 55 °C |
Werkstoff | Kunststoff |
Anzahl der Einführungen | 14 |
Deckelbefestigung | geschraubt |
Max. Leiterquerschnitt | 25 mm² |
Witterungsbeständig | ja |
Einführung von hinten | ja |
Für Ex-Zone Gas | ohne |
Art der Gehäusedurchführung | Vorprägung |
Für Ex-Zone Staub | ohne |
Ausführung Deckel | ohne |
Schutzart (NEMA) | sonstige |
Kurzbeschreibung | Junction box, Type of protection IP54/IP66 , max. 25², Impact strength IK07, Protection class II, Ui 690V AC, Ui 690V DC, DLG, Halogen free |
