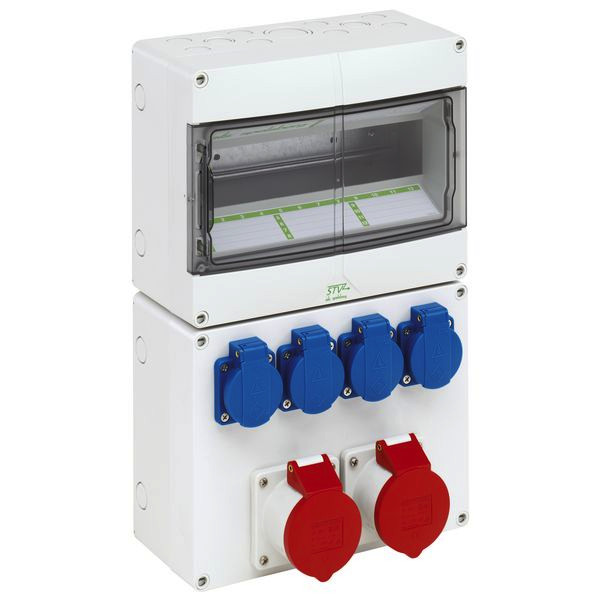

Artikelbild
Abbildung ähnlich
SPELSBERG

01590110
SPELSBERG STV 1224S16 Steckdosenkombination

STV 1224-S16 4013902934829 73122401
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
54 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Steckdosenverteiler, anschlussfertig, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, mit Schutzart IP44, Industrie Qualität, 250 x 400 x 122, Teilungseinheiten: max. 12TE, bestückt mit: 4x Schuko®-Steckdose (frontseitig) 16A, 230V, 2x CEE-Steckdose (frontseitig) 16A, 400V

Merkmale

Schutzart (IP) IP44
Breite 250 mm
Werkstoff des Gehäuses Kunststoff
Verpackungseinheit 1
Verpackungseinheit 54
Gewicht 3,2
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85381000
Höhe 400 mm
Tiefe 122 mm
Anzahl der SCHUKO-Steckdosen 4
Absicherung ohne
FI-Schutzschalter ohne
CEE-Steckdose - 16 A 2x16A5p400V
CEE-Steckdose - 32 A ohne
CEE-Steckdose - 63 A ohne
CEE-Steckdose - 125A ohne
Einspeisung/Anschlussmöglichkeit 2 Leitungen (Ringleitung/zum Durchschleifen)
Farbe grau
Sonstige Einbauten und/oder Leerplätze 12
Handhabung Wandmontage
Art des Netzanschlusses ohne
Kontaktmaterial CuZn
Durchmesser Kabeleinführung M40
Kurzbeschreibung Steckdosenkombination, grau, Schutzart IP44, 12 TE, Schlagfestigkeit IK08, Schutzklasse II, Bemessungsisolationsspannung 400V AC, halogenfrei
Verlustleistung 22.5 W
eClass 11.0 - Klasse 27440501
UNSPSC 14.0801 - Klasse 39121406

Anhänge

icon
Datei
pdb_DOK_PRO_MAS_MSTV1224_SALL_APDF_V1.pdf (951.49 KB)
icon
Datei
pdb_DOK_PRO_MAS_SLP73122401STV1224S16_SALL_APDF_V1.pdf (43.62 KB)
icon
Datei
pdb_DOK_ZER_CE2288STV_SALL_AIN_V1.pdf (225.95 KB)
icon
Datei
pdb_DOK_ZER_UKCA2288UKSTV_SALL_AIN_V1.pdf (50.44 KB)
icon
Datei
pdb_DOK_ROHS_ende_SALL_AIN_V1.pdf (157.53 KB)
