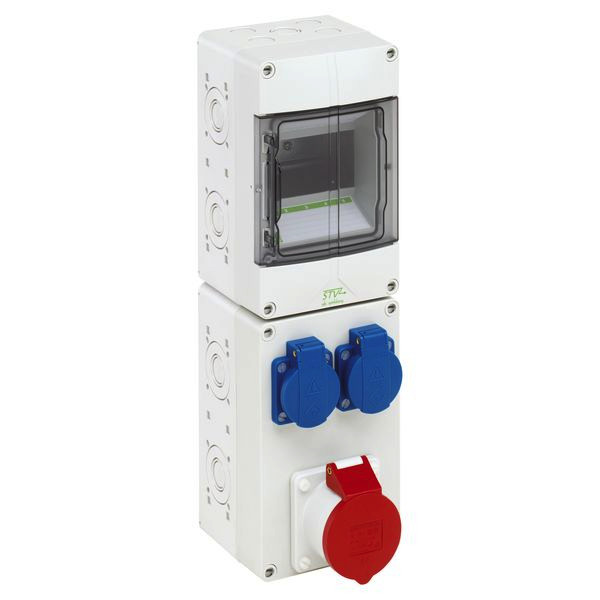

01590090 SPELSBERG STV 512S Steckdosenkombination
STV 512-S
4013902934539
72831201
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
4 ST | Menge übernehmen |
120 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von Reiheneinbaugeräten, mit eingebauten, auf PE-/N-Klemme vorverdrahteten Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei
Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
links: Vorprägung 4 x M20/25
rechts: Vorprägung 4 x M20/25
rückseitig: Vorprägung 2 x M20, verfügbare Teilungseinheiten: 5
Abmessungen: 125 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
links: Vorprägung 4 x M20/25
rechts: Vorprägung 4 x M20/25
rückseitig: Vorprägung 2 x M20, verfügbare Teilungseinheiten: 5
bestückt mit:
- 2 x SCHUKO(R)-Steckdose (frontseitig), 230V
- 1 x CEE-Steckdose (frontseitig), 16A, 400V
Abmessungen: 125 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Merkmale
Schutzart (IP) | IP44 |
Breite | 125 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 4 |
Verpackungseinheit | 120 |
Gewicht | 1,56 |
Statistische Warennummer | 85381000 |
Höhe | 400 mm |
Tiefe | 122 mm |
Anzahl der SCHUKO-Steckdosen | 2 |
Absicherung | ohne |
FI-Schutzschalter | ohne |
CEE-Steckdose - 16 A | 1x16A xp xxxV |
CEE-Steckdose - 32 A | ohne |
CEE-Steckdose - 63 A | ohne |
CEE-Steckdose - 125A | ohne |
Einspeisung/Anschlussmöglichkeit | 1 Leitung (Stichleitung) |
Farbe | grau |
Sonstige Einbauten und/oder Leerplätze | 5 |
Handhabung | Wandmontage |
Art des Netzanschlusses | ohne |
Kontaktmaterial | CuZn |
Durchmesser Kabeleinführung | M25 |
Kurzbeschreibung | STV 512-S |
Verlustleistung | 15.4 W |
