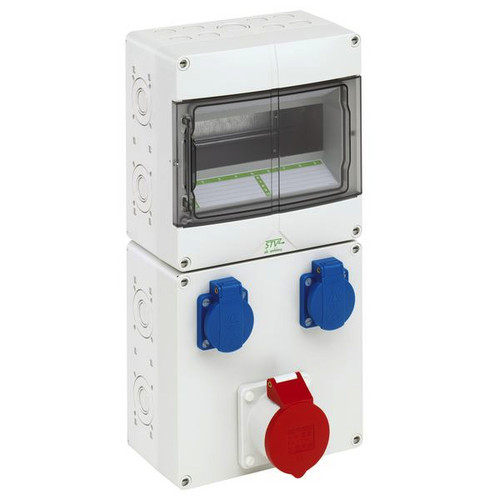

01590095 SPELSBERG STV 912S Steckdosenkombination
STV 912-S
4013902934591
72931201
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
2 ST | Menge übernehmen |
96 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von Reiheneinbaugeräten, mit eingebauten, auf PE-/N-Klemme vorverdrahteten Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei
Leitungseinführungen:
oben: Vorprägung 8 x M20, 1 x M25/32
unten: Vorprägung 8 x M16/20, 1 x M25/32
links: Vorprägung 4 x M20/25
rechts: Vorprägung 4 x M20/25
rückseitig: Vorprägung 4 x M20/25, verfügbare Teilungseinheiten: 9
Abmessungen: 200 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Leitungseinführungen:
oben: Vorprägung 8 x M20, 1 x M25/32
unten: Vorprägung 8 x M16/20, 1 x M25/32
links: Vorprägung 4 x M20/25
rechts: Vorprägung 4 x M20/25
rückseitig: Vorprägung 4 x M20/25, verfügbare Teilungseinheiten: 9
bestückt mit:
- 2 x SCHUKO(R)-Steckdose (frontseitig), 230V
- 1 x CEE-Steckdose (frontseitig), 16A, 400V
Abmessungen: 200 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Merkmale
Schutzart (IP) | IP44 |
Breite | 200 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 96 |
Verpackungseinheit | 2 |
Gewicht | 1,96 |
Statistische Warennummer | 85381000 |
Höhe | 400 mm |
Tiefe | 122 mm |
Anzahl der SCHUKO-Steckdosen | 2 |
Absicherung | ohne |
FI-Schutzschalter | ohne |
CEE-Steckdose - 16 A | 1x16A5p400V |
Einspeisung/Anschlussmöglichkeit | 1 Leitung (Stichleitung) |
CEE-Steckdose - 32 A | ohne |
CEE-Steckdose - 63 A | ohne |
CEE-Steckdose - 125A | ohne |
Farbe | grau |
Sonstige Einbauten und/oder Leerplätze | 9 |
Handhabung | Wandmontage |
Art des Netzanschlusses | ohne |
Kontaktmaterial | CuZn |
Durchmesser Kabeleinführung | M25 |
Kurzbeschreibung | Steckdosenkombination, grau, Schutzart IP44, 9 TE, Schlagfestigkeit IK08, Schutzklasse II, Bemessungsisolationsspannung 400V AC, halogenfrei |
Verlustleistung | 19.7 W |
