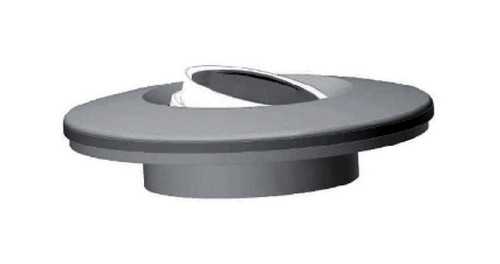

WAGO 2851-8302 WAGO-DALI-MSENSOR-02 DOSENEINB

Der WAGO-DALI-MSensor 02 wird in Verbindung mit WAGO-DALI-Klemmen (DALI-Multi-Master-Klemme 753-647 oder DALI/DSI Klemme 750-641) eingesetzt und ist für folgende Hauptanwendungen konzipiert:

- Einzelraumbüros

- Großraumbüros

- Schulungs-/Präsentationsräume

- Korridore, Durchgänge und Garagen

Der Multi-Sensor verfügt über einen Bewegungsmeldung und einen Helligkeitssensor. Optional ist eine Fernbedienung (Hersteller: Tridonic) nutzbar. Der Sensor ermöglicht eine umgebungslichtabhängige Regelung und Bewegungsmeldung. Lichtregelung und Bewegungsmeldung können deaktiviert werden. Die Adressierung erfolgt über Drehschalter oder über den WAGO-DALI-Konfigurator. Die individuellen Anpassung der Parameter erfolgen mit dem WAGODALI-Konfigurator.

Die Stromversorgung erfolgt über die DALI-Leitung.

Die Anzahl der Sensoren, die an einer DALI-Linie betrieben werden können, hängt von dem Gesamtstrombedarf der jeweiligen Geräte sowie dem Adressraum der Aktoren und Sensoren ab. Aufgrund der Auslastung des DALI-Busses dürfen max. 16 DALI-Multi-Sensoren an der DALI-Multi-Master-Klemme (753-647) betrieben werden.

Installationshinweise:

- Der DALI-MSensor 02 wird direkt über die DALI-Leitung versorgt.

- DALI ist nicht SELV. Es gelten die Installationsvorschriften für Netzspannung

- Der Erfassungsbereich des Sensors muss im Beleuchtungsbereich der geregelten Leuchten liegen

- Die Erfassungsbereiche der Sensoren dürfen nicht überlappen, andernfalls wird die Lichtregelung beeinflusst.

- Abweichungen von der optimalen Raumhöhe (2,5 m) verändern die Charakteristik des Anwesenheits- und Lichtsensors. Bei höherer Montage reduziert sich die Empfindlichkeit, bei tieferer Montage die Reichweite.

- Heizlüfter, Ventilatoren, Druck- und Kopiergeräte, welche sich im Erfassungsbereich befinden, können Anwesenheitsfehlerkennungen auslösen.
