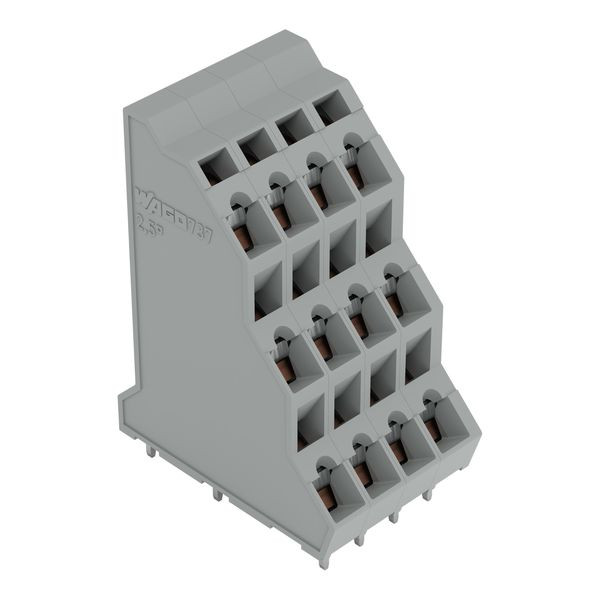

Abbildung ähnlich
WAGO

01491042 WAGO 737-116 3-ST-KLEMME FLUCHT.LÖTST.16-P.

737-116 4045454021979 737-116
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

12 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 12 ST
Bestellschritt 12 ST

Beschreibung

Dreistock-Leiterplattenklemme; 2,5 mm²; Rastermaß 5 mm; 48-polig; CAGE CLAMP®; 2,50 mm²; grau

  • Klemmenleisten mit CAGE CLAMP®-Anschluss und Schraubendreherbetätigung
  • Hohe Packungsdichte – Dreistockausführung für einen platzsparenden Anschluss vieler Leiter auf kleinstem Raum
  • Individuelle Bedruckung aller Anschlussebenen

Merkmale

Gehäusefarbe grau
Verpackungseinheit 12
Gewicht 67,36
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 40 mm
Bemessungsspannung 320 V
Betriebstemperatur -60 - 105 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anzahl der Etagen 3
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Federzuganschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 4 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 5 mm
Art der Banderolierung ohne
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.08 - 2.5 mm²
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Leiteranschluss 45°/135° (schräg nach oben)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 21 A
Anzahl der elektrischen Anschlüsse 48
Kurzbeschreibung Triple-deck PCB terminal block 2.5 mm? Pin spacing 5 mm 16x3-pole gray
