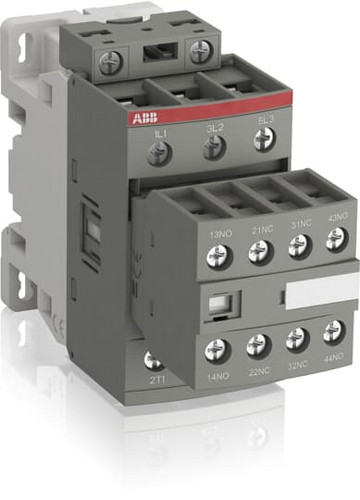

Artikelbild
Abbildung ähnlich
ABB

01589180
ABB AF26-30-22 Schütz 100-250V AC/DC

AF26-30-22-13 3471523111134 1SBL237001R1322
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
18 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die 3-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 18
Gewicht 0,28
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 26 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei DC 100 - 250 V
Bemessungsbetriebsleistung NEMA 7.457 kW
Kurzbeschreibung Schütz, 11 kW, 100-250 V 50/60 Hz / DC
Höhe 86 mm
Tiefe 119.5 mm
Betriebsspannung bei AC 50 Hz 690 V
Betriebsspannung bei AC 60 Hz 690 V
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
